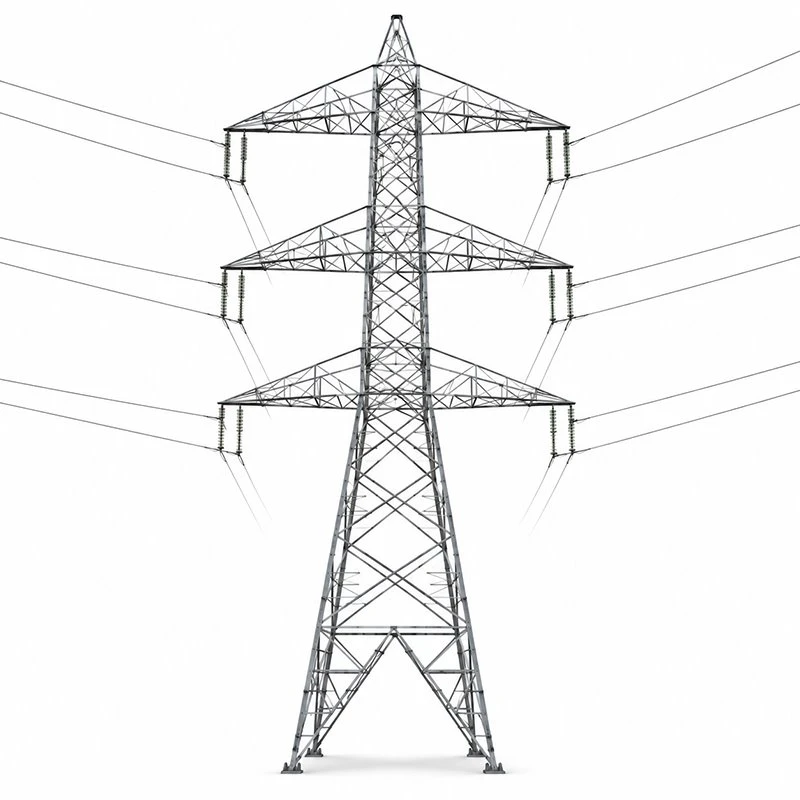

Torre di trasmissione in acciaio ad angolo

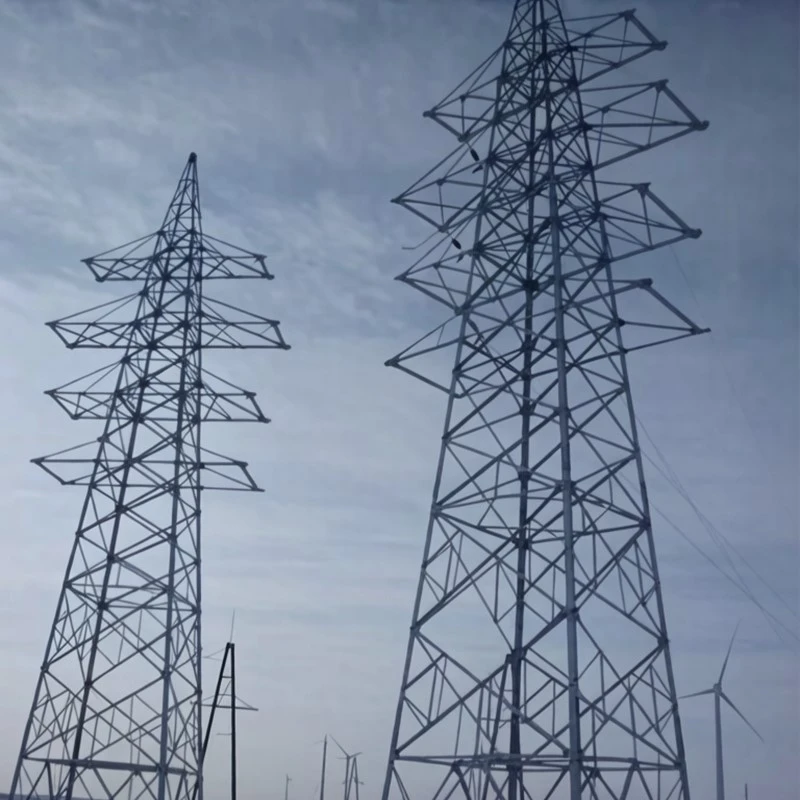

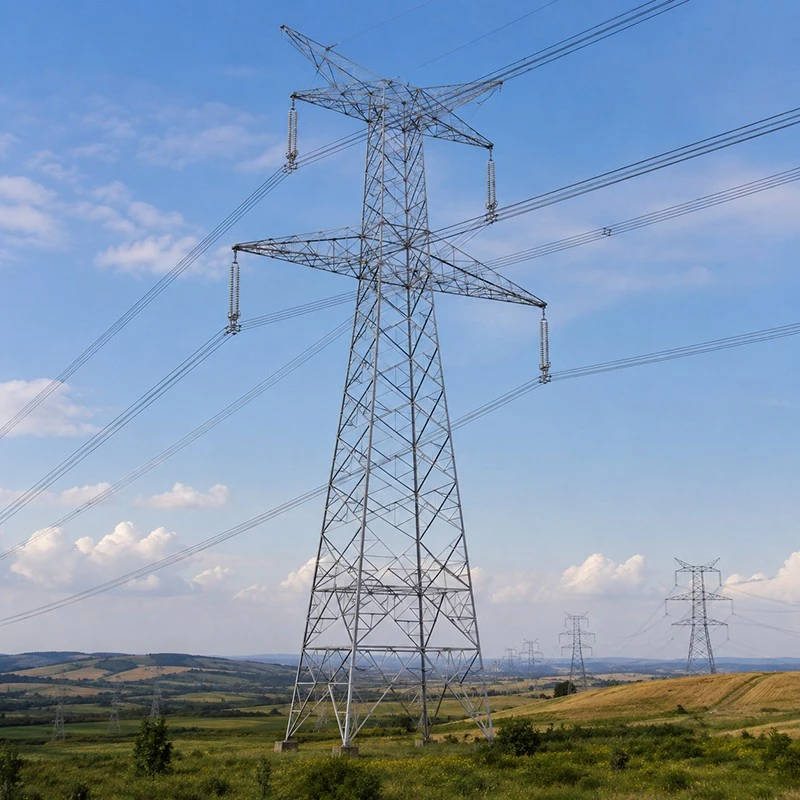

La torre di trasmissione angolare in acciaio è una struttura a traliccio in acciaio utilizzata per supportare conduttori, fili di terra e relativi accessori della linea di trasmissione. Può essere progettata come torre tangente, torre di tensione, torre angolare, torre terminale o torre di incrocio. È possibile realizzare anche torri di derivazione e torri di trasposizione in funzione del layout della linea.



I parametri del progetto possono essere discussi per condizioni di linea da 0,4 kV, 10 kV, 35 kV, 110 kV, 220 kV, 330 kV, 500 kV e 750 kV. I progetti all'estero possono essere progettati in base al livello di tensione locale. L'attuale ambito di produzione principale dell'azienda si concentra sulle torri di trasmissione da 500 kV e inferiori, mentre il livello di tensione finale, il tipo di torre e i requisiti di qualificazione vengono confermati durante la revisione del progetto.

Sono disponibili strutture a circuito singolo-, doppio-circuito e multi-circuito. L'angolo della linea può essere progettato entro un intervallo compreso tra 0 e 90 gradi. La disposizione delle traverse è determinata dalla direzione effettiva della linea, dalla posizione del conduttore e dalla funzione della torre.

Le altezze nominali comuni includono 12, 15, 18, 21, 24, 27, 30, 33 e 36 metri. È possibile utilizzare progetti di gambe-diseguali per aree montuose o siti con altezze delle fondazioni diverse. L'altezza totale, la larghezza della base e la lunghezza della traversa sono confermate in base al corridoio di trasmissione e alle condizioni della fondazione.

Le campate orizzontali tipiche sono 250–500 metri, mentre le campate verticali tipiche sono 300–600 metri. La scelta della torre dovrebbe considerare anche il tipo di conduttore, la configurazione del filo di terra, la velocità del vento, lo spessore del ghiaccio e le condizioni sismiche. Il solo livello di tensione non è sufficiente per selezionare il progetto finale della torre.

L'acciaio principale può essere Q235B, Q355B o Q345B. Q420B può essere selezionato per progetti con carico-più pesante e possono essere utilizzati anche materiali-specificati per il progetto. I componenti vengono lavorati mediante taglio, foratura laser o punzonatura in fabbrica.

Le connessioni utilizzano bulloni ad alta resistenza di grado 6.8 o 8.8-. L'assemblaggio in sito viene completato principalmente con bulloni e generalmente non è richiesta la saldatura sul campo. La torre di trasmissione angolare in acciaio può essere abbinata ai conduttori LGJ-185, 240, 300, 400 e 500. Il filo di acciaio GJ o il filo di terra ottico OPGW possono essere forniti come configurazione del filo di terra corrispondente.

La torre è interamente zincata a caldo-. Lo spessore normale del rivestimento di zinco non è inferiore a 85 μm. È possibile specificare una protezione aggiuntiva contro la corrosione per ambienti costieri o con forti spruzzi di sale-.

• Shandong Hongtaiyuan Electric Power Technology Co., Ltd. detiene un certificato di qualificazione per i tralicci della linea di trasmissione da 500 kV. L'azienda dispone inoltre di un rapporto di ispezione delle torri angolari in acciaio, di certificati di ispezione del prodotto e di personale qualificato per l'ispezione fisica e chimica.

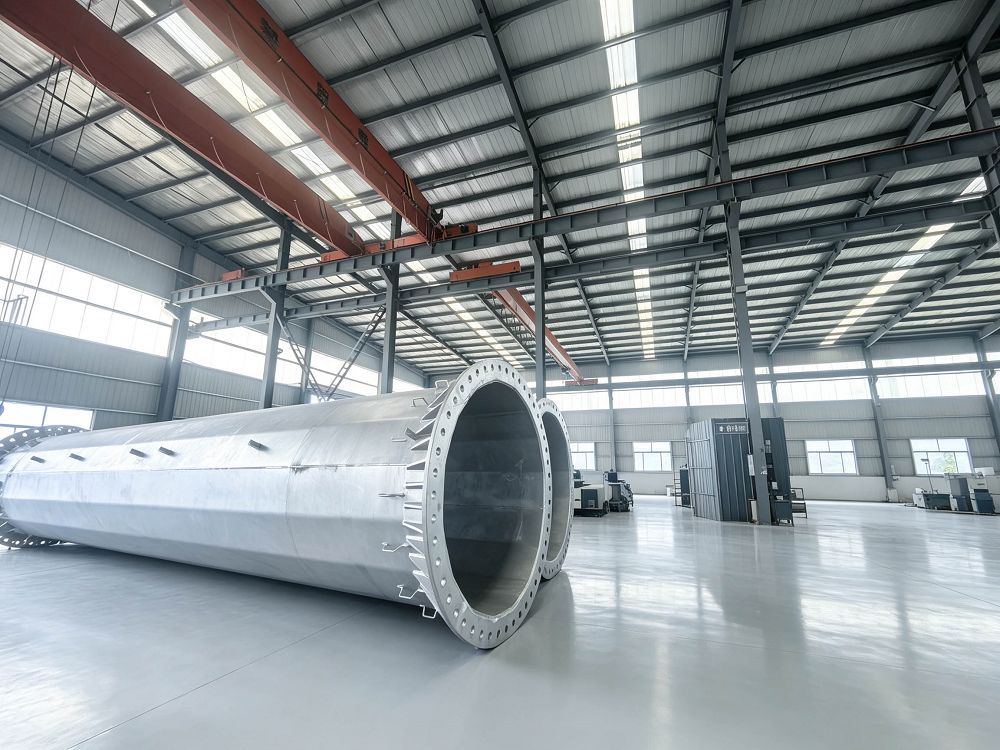

• La capacità di produzione annuale per diversi tipi di torri elettriche è di 20.000 tonnellate. Durante la produzione, i lavoratori eseguono l'auto-ispezione del processo, mentre il personale addetto alla qualità ispeziona i prodotti semi-finiti e i prodotti imballati mediante campionamento. È accettata l'ispezione di terze parti-.

• La quantità minima ordinabile è di 1 tonnellata. L'avanzamento della produzione può essere segnalato tramite foto o video. I tempi di consegna vengono valutati in base al tipo di torre, alla quantità dell'ordine e alla programmazione di fabbrica. Per i prodotti completati viene fornita una garanzia di due-anni.
