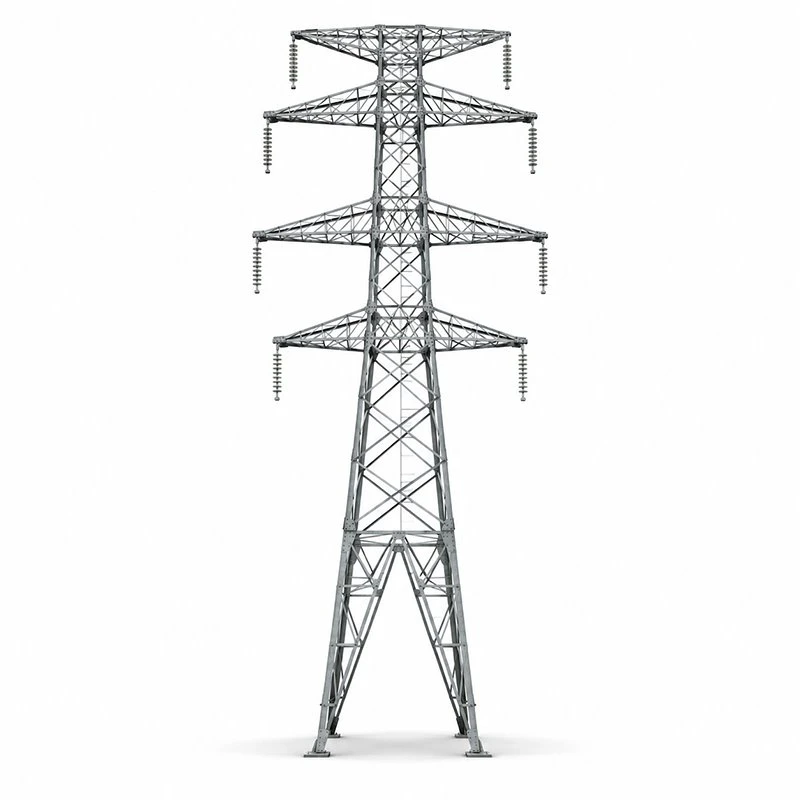

Due circuiti su una struttura a torre

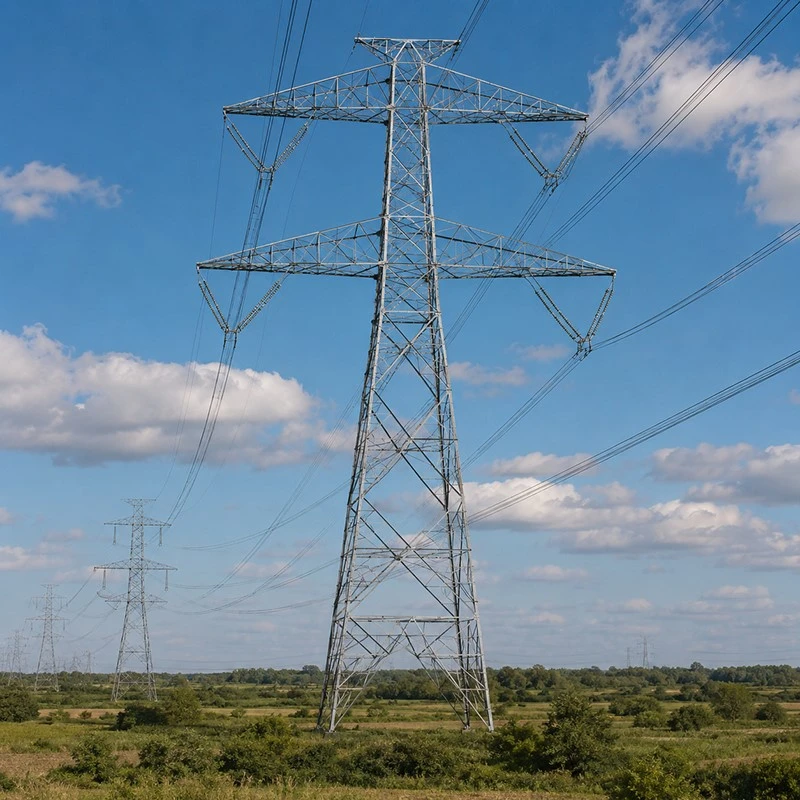

La torre angolare in acciaio a doppio circuito è progettata per portare due circuiti di trasmissione sullo stesso corpo della torre. La sua progettazione richiede una pianificazione coordinata della disposizione dei conduttori, della lunghezza delle traverse, delle posizioni degli isolamenti e degli effetti combinati dei carichi di vento e ghiaccio.
La torre può essere configurata per posizioni tangente, tensione, angolo, terminale o incrocio. L'angolo della linea può essere progettato da 0 a 90 gradi. Il livello di tensione applicabile e la disposizione strutturale sono determinati in base al corridoio di trasmissione, alle condizioni della linea locale e alle specifiche del progetto.
Per i progetti all'estero, la torre può essere progettata in base al livello di tensione locale. L'ambito della fornitura finale è confermato in linea con la capacità produttiva dell'azienda per torri di trasmissione da 500 kV e inferiori e con i requisiti di qualificazione del progetto.
Requisiti di layout e intervallo del circuito
Le altezze nominali comuni includono 12, 15, 18, 21, 24, 27, 30, 33 e 36 metri. Le strutture a gambe-diseguali possono essere utilizzate per terreni montuosi o altezze diverse delle fondamenta.
L'altezza totale, la larghezza della base e la lunghezza della traversa sono determinate in base alla disposizione dei due-circuiti, alla distanza di sicurezza del conduttore, alla portata della linea e alla posizione della fondazione. Le campate orizzontali tipiche sono 250–500 metri, mentre le campate verticali tipiche sono 300–600 metri.
La torre può essere abbinata ai conduttori LGJ-185, 240, 300, 400 e 500. Per il sistema di filo di terra è possibile utilizzare un filo di acciaio GJ o un filo di terra ottico OPGW. Poiché una torre in acciaio con angolo a doppio circuito contiene più punti di attacco del conduttore e tipi di componenti, gli acquirenti devono fornire la funzione della torre, la disposizione del circuito, le specifiche del conduttore, le specifiche del filo di terra e il programma della torre prima della produzione.
Materiali, lavorazione e assemblaggio in cantiere
Le principali opzioni di acciaio includono Q235B, Q355B e Q345B. Q420B può essere selezionato per progetti di carico-pesante. I materiali richiesti dal paese del progetto possono essere utilizzati anche dopo la conferma tecnica.
La fabbrica completa il taglio angolare dell'acciaio, la foratura laser o la punzonatura. I componenti sono collegati con bulloni ad alta resistenza di grado 6.8 o 8.8-. L'installazione in cantiere viene generalmente completata mediante bullonatura anziché saldatura.
La torre è completamente zincata-a caldo, con uno spessore regolare del rivestimento di zinco di almeno 85 μm. È possibile specificare un'ulteriore protezione dalla corrosione per ambienti costieri, con forte-vento o con nebbia salina-. Le condizioni di progettazione possono includere anche velocità base del vento di 23,5 m/s, 27 m/s o 31 m/s, spessore del ghiaccio di 5–50 mm e condizioni sismiche di 6–8 gradi.
Coordinamento degli ordini e consegna dei lotti
- I progetti a doppio-circuito spesso includono molte posizioni di torri, numeri di componenti e gruppi di imballaggio. I team tecnici, materiali, produzione e qualità dell'azienda coordinano i programmi delle torri, l'identificazione dei componenti e i lotti di consegna durante l'ordine.

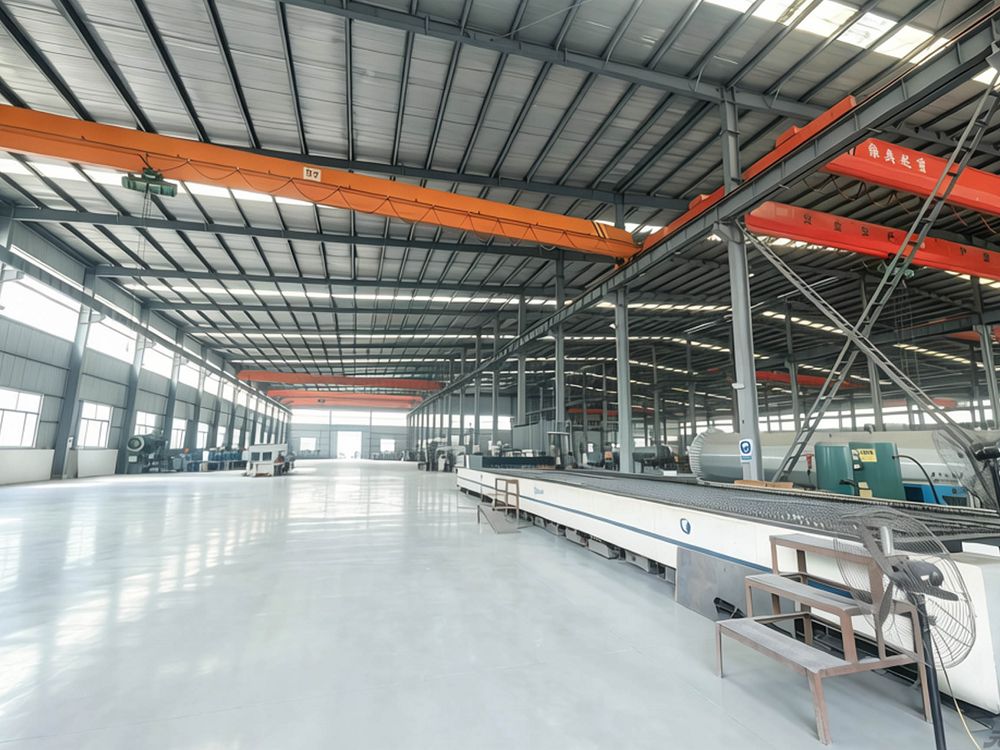

- Lo stabilimento ha una capacità produttiva complessiva mensile di 2.500 tonnellate e una capacità produttiva annua di torri elettriche di 20.000 tonnellate. I tempi di consegna vengono valutati prima della firma del contratto in base alla quantità dell'ordine e alla capacità attuale della fabbrica. Gli ordini ripetuti possono normalmente utilizzare disegni e dati di produzione precedentemente confermati per supportare una pianificazione più rapida.
- La quantità minima ordinabile è di 1 tonnellata. Diversi tipi o modelli di torri possono essere combinati in un unico ordine di acquisto. Sono preferibili i termini EXW e FOB ed è supportato il regolamento in USD. L'imballaggio per l'esportazione è rinforzato per ridurre il rischio di pacchi misti e componenti mancanti durante il trasporto.
Specifiche del prodotto
|
Parametro |
Specifica |
|
Configurazione del circuito |
Doppio circuito |
|
Funzioni della torre |
Tangente, tensione, angolo, terminale e torri incrociate |
|
Altezza nominale comune |
12, 15, 18, 21, 24, 27, 30, 33 e 36 metri |
|
Intervallo di portata |
Orizzontale 250–500 m; verticale 300–600 m |
|
Materiale e protezione |
Q235B, Q355B/Q345B o Q420B; zincatura completa-per immersione a caldo Maggiore o uguale a 85 μm |
